Willkommen bei ETD



Der SAE J826 H-POINT MANIKIN

As supplied to leading motor manufacturers




  Wir sind der Vertriebspartner von AutoAcc, dem Hersteller der amtlich anerkannten SAE J826H-Punkt-Gliederpuppe. Diese entspricht den folgenden Standards: E/ECE/324, E/ECE/TRANS/505.

Die SAE-Norm wurde entwickelt, um Universalgliederpuppen zu entwickeln, die der Dimensionierung von Fahrzeugsitzen dienen. Diese stellt das Gewicht und die Umrisslinie eines 10-, 50- oder 95- prozentualen erwachsenen Mannes dar.

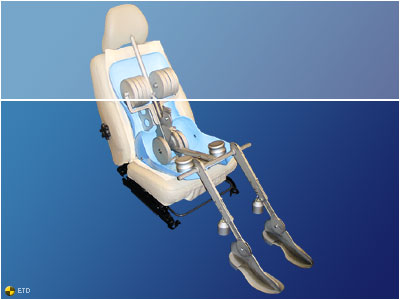

Der Aufbau aus Metall und verstärktem Kunststoff besteht aus getrennten, schüsselartigen Gesäß- und Rückenteilen, die an den Hüften, bzw. am "H"-Punkt, drehbar angebracht sind, und auf diese Weise die Drehachse des menschlichen Torso und der Oberschenkel in perfekter Weise nachahmen.



Erfordernisse für
H-Punkt-Gliederpuppen
nach der EU Legislatur
Der von AutoAcc hergestellte
Dummy SAE J826 entspricht den
folgenden Standards: E/ECE/324,
E/ECE/TRANS/505, Regulation
Nr. 14, REV. 1/ADD. 13/REF,
1, ANNEX 4.
EG Richtlinie EG Vorschrift Bezeichnung
76/115-82/318 14 Gurtbefestigung
74/60-78/632 21 interne Passform
71/127-79/795 - Sicht nach hinten
77/649-81/643 - Sicht nach vorne
78/317 - Entfeuchten-Abtauen
78/318 - Wischblätter Reinigungssystem
74/408-81/577 17 Sitzbefestigung
78/932 25 Kopfstütze
